Serwer VoIP Panasonic KX-NS1000NE
 Maksymalne pojemności systemów



		KX-NS1000	KX-NS1000 OneLook	KX-NS1000 Legacy GW	KX-NS1000 OneLook Legacy GW
Liczba jednostek		1	1+1+14	1 2	1+1+14 16
Liczba slotów fizycznych		1	16	20	64
Liczba slotów wirtualnych		16+20	16+32	16+20	16+32
Aparaty wewnętrzne przewodowe i telefony programowe	Analogowe	2	32	480	1000
	Systemowe DPT	-	-	512	1000
	Systemowe IP: KX-NT321, KX-NT343, KX-NT346, KX-NT366, KX-NT543, KX-NT546, KX-NT551, KX-NT553, KX-NT556, KX-NT560	256	1000	256	1000
	Systemowe SIP: KX-UT113, KX-UT123, KX-UT133, KX-UT136	640	1000	640	1000
	SIP	640	1000	640	1000
	Ogółem (max)	640	1000	640	1000
Linie zewnętrzne	Analogowe (porty)	2	32	256	600
	ISDN BRI (porty)	4	64	128	300
	ISDN PRI (porty)	1	16	9	20
	IP-GW (kanały)	48	96	48	96
	SIP-GW (kanały)	256	256	256	256
	Ogółem (max)	256 kanałów	600 kanałów	256 kanałów	600 kanałów
System bezprzewodowy	Anteny KX-NCP0158	64	128	64	128
	Słuchawki: KX-WT115, KX-TCA185, KX-TCA285, KX-TCA385	512	512	512	512



^{Podana specyfikacja dotyczy wersji oprogramowania 3.200.200}

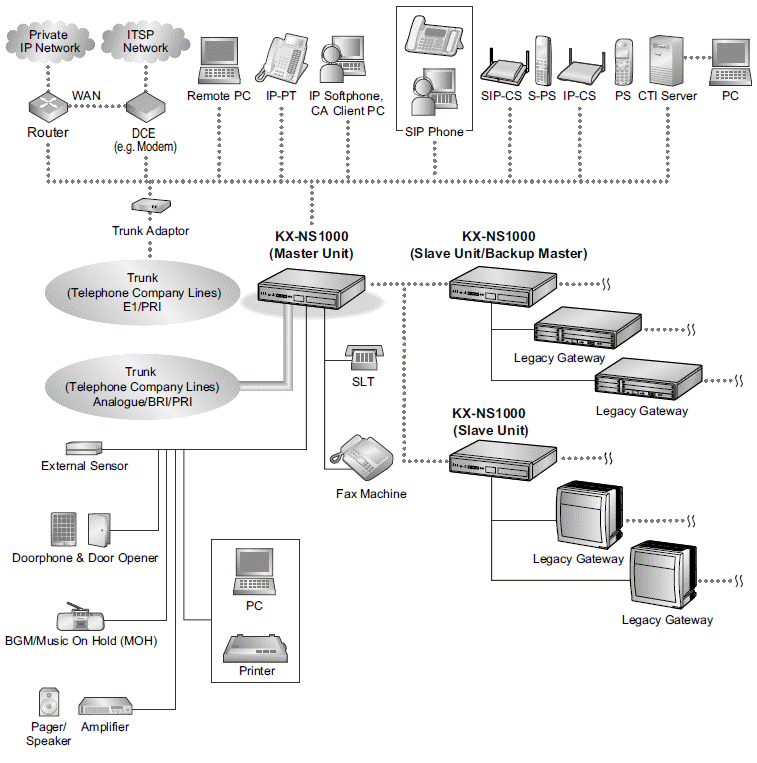

Przykładowy schemat połączeń:
